Instalacja elektryczna w Chevy Cruze (Gen.1) obejmuje dwie główne skrzynki bezpieczników: w komorze silnika oraz za schowkiem w desce rozdzielczej. Przed wymianą bezpiecznika należy wyłączyć zapłon i usunąć przyczynę usterki. Wymiana powinna odbywać się przy użyciu bezpieczników o identycznych parametrach, aby zapewnić prawidłowe działanie systemów elektrycznych pojazdu.

Bezpieczniki

Oznaczenia nowego bezpiecznika muszą być takie same jak oznaczenia bezpiecznika wymienianego.

W samochodzie znajdują się dwie skrzynki bezpieczników:

  • w lewej części komory silnika, z przodu,
  • we wnętrzu kabiny za schowkiem lub, w wersjach z kierownicą po prawej stronie, za schowkiem w desce rozdzielczej,

W skrzynce ponad dodatnim biegunem akumulatora znajdują się niektóre bezpieczniki główne. Jeśli jest to konieczne, sprawdzenie ich należy zlecić w warsztacie.

Przed wymianą bezpiecznika należy wyłączyć odpowiedni obwód oraz zapłon.

Przepalony bezpiecznik można rozpoznać po stopionym drucie topikowym. Przed instalacją nowego bezpiecznika należy usunąć przyczynę usterki.

Niektóre układy są chronione przez kilka bezpieczników.

Pomimo braku danej funkcji lub układu odpowiadający bezpiecznik może być obecny.

Bezpieczniki


Szczypce ułatwiające wymianę małych bezpieczników

Szczypce ułatwiające wymianę małych bezpieczników


W skrzynce bezpieczników w komorze silnika mogą znajdować się szczypce do wymiany bezpieczników.

Szczypce ułatwiające wymianę małych bezpieczników


Szczypce ułatwiające wymianę małych bezpieczników


Załóż szczypce do wymiany bezpieczników na bezpiecznik od góry lub z boku i wyciągnij bezpiecznik.

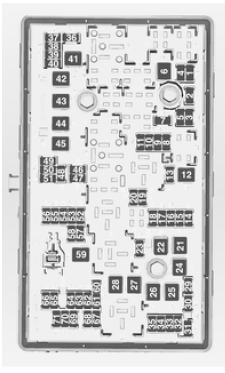

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.

Odczepić, unieść, a następnie wyjąć pokrywkę.

Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać układowi bezpieczników w danej wersji pojazdu. Podczas kontroli bezpieczników, sprawdzić naklejkę na skrzynce.

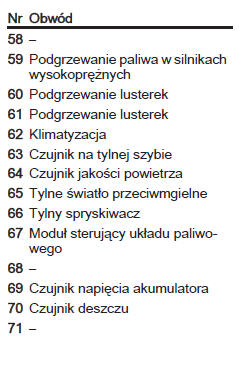

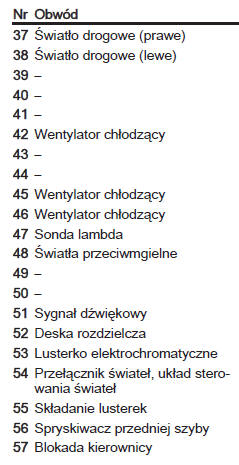

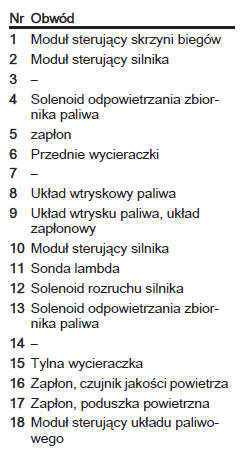

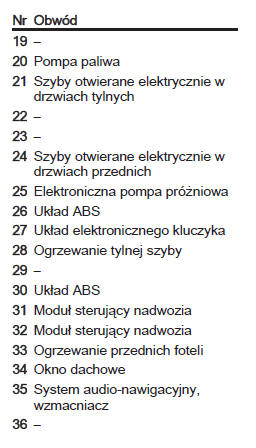

Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników w komorze silnika


Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników w desce rozdzielczej


Skrzynka bezpieczników znajduje się za schowkiem w desce rozdzielczej.

1. Otworzyć schowek.

2. Odczepić dolną część schowka w kierunku wskazanym przez strzałki.

Skrzynka bezpieczników w desce rozdzielczej


3. Wyjąć schowek przez dwa wycięcia w kierunku wskazanym przez strzałki.

W celu zamontowania schowka wykonać czynności w odwrotnej kolejności.

Skrzynka bezpieczników w desce rozdzielczej


W samochodach z kierownicą po prawej stronie skrzynka ta znajduje się za osłoną w drugim ze schowków deski rozdzielczej. Otworzyć schowek i zdjąć osłonę.

Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać układowi bezpieczników w danej wersji pojazdu. Podczas kontroli bezpieczników, sprawdzić naklejkę na skrzynce.

Skrzynka bezpieczników w desce rozdzielczej


Skrzynka bezpieczników w desce rozdzielczej


Skrzynka bezpieczników w desce rozdzielczej
