Citroen C4 (Generacja II): Zestaw wskaźników - Typ 1

Zestaw wskaźników Typ 1 w Citroënie C4 (2010-2018) obejmuje obrotomierz, prędkościomierz cyfrowy, wskaźniki oleju i paliwa. Opisano także kontrolki serwisowe, przyciski sterujące oraz ustawienia godziny i jednostek miar.

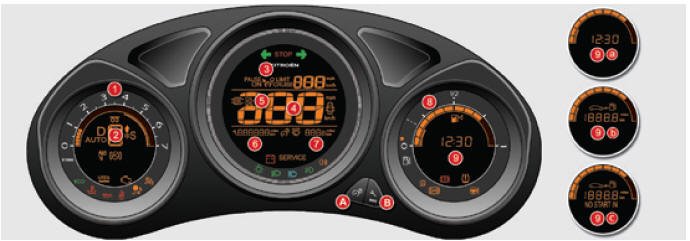

Tarcze i wyświetlacze

1. O brotomierz (x 1000 obr./min albo rpm).

2. Wskaźnik zmiany biegu albo położenie dźwigni wybierania i przełożenie sterowanej albo automatycznej skrzyni biegów.

3. Wartości zadane regulatora lub ogranicznika prędkości.

4. Prędkościomierz cyfrowy (km/h albo mph).

5. Wskaźnik poziomu oleju w silniku.

6. Wskaźnik serwisowy (km albo mile), następnie licznik przebiegu całkowitego.

Te dwie funkcje wyświetlają się kolejno po włączeniu stacyjki.

Wskaźnik poziomu regulatora jaskrawości oświetlenia (w momencie regulacji).

7. Dzienny licznik kilometrów (km albo mile).

8. Wskaźnik paliwa i powiązana z nim kontrolka minimalnego poziomu.

9. Godzina (a) / zasięg (km albo mile) związany z paliwem (b) albo dodatkiem AdBlue i z systemem SCR (c).

Przyciski sterujące

A. Potencjometr oświetlenia (dostępny w trybie nocnym).

B. Zerowanie wskaźnika serwisowego albo dziennego licznika kilometrów.

A i B. Dostęp do ustawiania godziny i do wyboru jednostek.
