W 2012-2020 Skoda Octavia (Generacja III) bezpieczniki chronią poszczególne obwody elektryczne i znajdują się w zależności od wersji kierownicy – po stronie kierowcy lub pasażera. Wymianę należy przeprowadzać przy wyłączonym zapłonie, używając bezpieczników o tej samej wartości. Warto wozić zapasowe bezpieczniki i żarówki, szczególnie podczas podróży zagranicznych.
Poszczególne obwody są zabezpieczone bezpiecznikami topikowymi.
Przed wymianą bezpiecznika należy wyłączyć zapłon i odpowiednie odbiorniki.
Ustalić, który bezpiecznik należy do niedziałającego odbiornika elektrycznego strona 231, Rozmieszczenie bezpieczników w desce rozdzielczej lub strona 233, Rozmieszczenie bezpieczników w komorze silnika.
Elektryczne podnośniki szyb są zabezpieczone bezpiecznikami automatycznymi,
które po ustąpieniu przeciążenia po kilku sekundach same się z powrotem
włączają.
UWAGA
Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.
OSTROŻNIE
■ Bezpieczników "nie naprawiać" i nie wymieniać na większe - ryzyko pożaru! Oprócz tego mogą wystąpić uszkodzenia innych części układu elektrycznego.
■ Jeśli nowy bezpiecznik przepali się ponownie po krótkim czasie, należy jak najszybciej zlecić stacji obsługi sprawdzenie układu elektrycznego.
■ Przepalony bezpiecznik można rozpoznać po stopionym metalowym pasku.

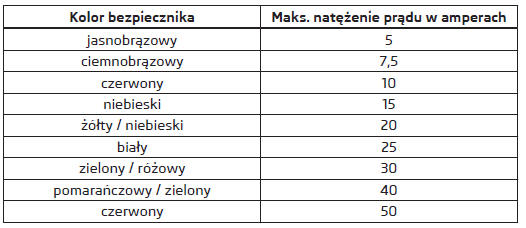

Wymienić przepalony bezpiecznik na nowy o tej samej wartości nominalnej.
Informacja
■ Zalecamy zawsze wozić w samochodzie bezpieczniki zapasowe. Skrzynkę z bezpiecznikami można nabyć w ramach oferty oryginalnych akcesoriów ŠKODA.
■ Do jednego bezpiecznika może być przyporządkowanych kilka odbiorników.
■ Jednemu odbiornikowi może odpowiadać kilka bezpieczników.
Rys. 214 Schowek po stronie kierowcy: samochody z kierownicą po lewej stronie
W samochodach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w lewej części deski rozdzielczej.
Wymiana bezpieczników
Otworzyć schowek strona 97.
Chwycić schowek po bokach w miejscach wskazywanych przez strzałki rys. 214.
Rozłożyć schowek przez ciągnięcie w kierunku strzałki 1 .
Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.
Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.
Włożyć nowy bezpiecznik.
Szczypce umieścić w pierwotnym miejscu.
Złożyć schowek w desce rozdzielczej przez naciśnięcie w kierunku strzałki 2 do oporu.
Zamknąć schowek.

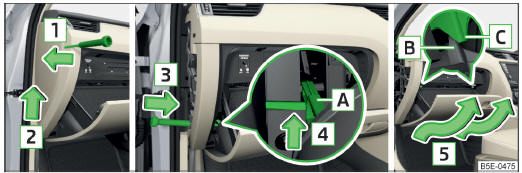

Rys. 215 Schowek po stronie pasażera: samochody z kierownicą po prawej
stronie
W samochodach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera w lewej części deski rozdzielczej.
Wymontowanie schowka i wymiana bezpiecznika
Wsunąć śrubokręt pod osłonę boczną rys. 215.
Odryglować osłonę w kierunku strzałki 1 .
Wysunąć osłonę w kierunku strzałki 2 .
Otworzyć schowek.
Wsunąć śrubokręt z boku w otwartą deskę rozdzielczą w kierunku strzałki 3 .
Odryglować śrubokrętem drążek blokujący A schowka w kierunku strzałki 4 .
Schowek zdjąć w kierunku strzałki 5 .
Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.
Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.
Włożyć nowy bezpiecznik.
Szczypce umieścić w pierwotnym miejscu.
Zamontowanie schowka
Schować odbojnik B schowka za uchwytem C rys. 215.
Wsunąć schowek w kierunku przeciwnym do kierunku strzałki 5 .
Włożyć drążek blokujący i zablokować śrubokrętem w kierunku przeciwnym do kierunku strzałki 4 .
Wsunąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 2 .
Docisnąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 1 .
Zamknąć schowek.

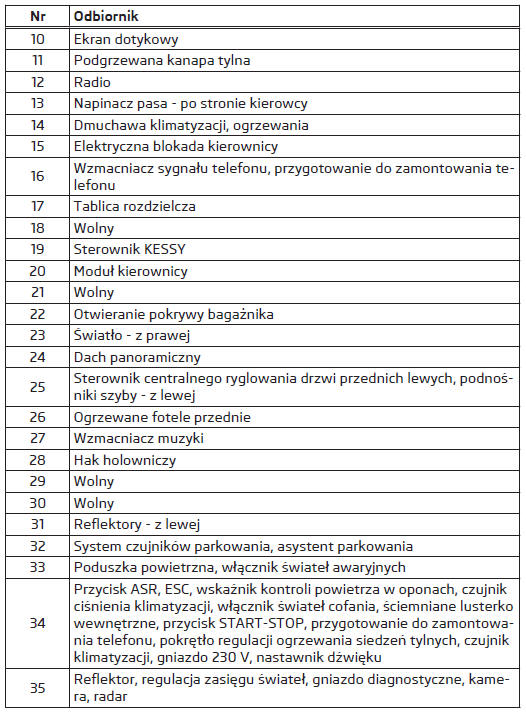

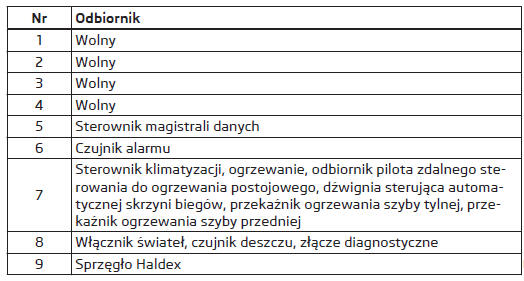

Rys. 216 Bezpieczniki
Rys. 217 Pokrywa skrzynki bezpieczników / bezpieczniki
Rys. 218 Pokrywa skrzynki bezpieczników w komorze silnika: plastikowe
szczypce do bezpieczników
Wymiana bezpieczników
Nacisnąć jednocześnie zaczepy pokrywy w kierunku wskazywanym przez strzałkę 1 rys. 217.
Zdjąć pokrywę w kierunku strzałki 2 .
Wymienić odpowiedni bezpiecznik.
Założyć pokrywę na skrzynkę bezpieczników.
Wcisnąć i zatrzasnąć zaczepy pokrywy.
OSTROŻNIE
Osłona skrzynki bezpieczników w komorze silnika musi być prawidłowo założona.
W przeciwnym razie do skrzynki może przedostawać się woda - niebezpieczeństwo uszkodzenia samochodu!

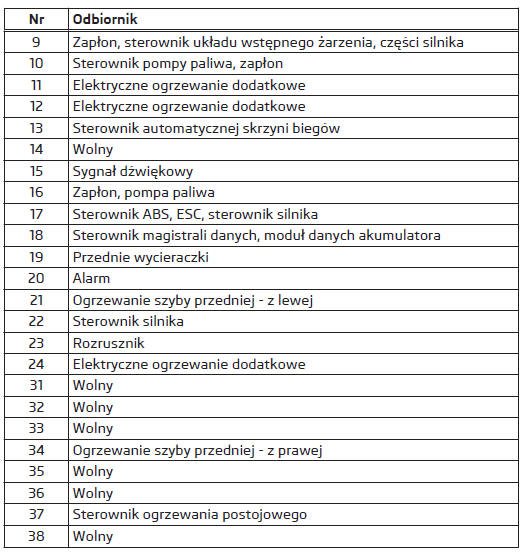

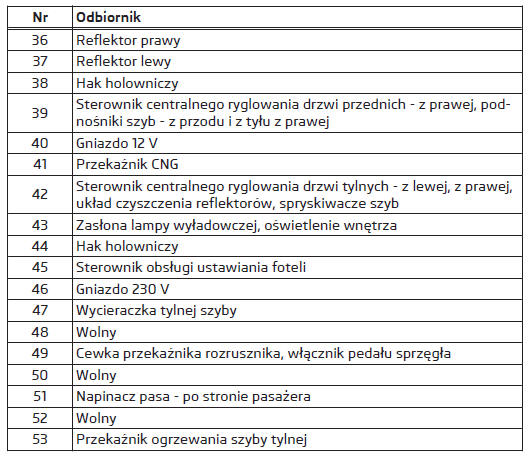

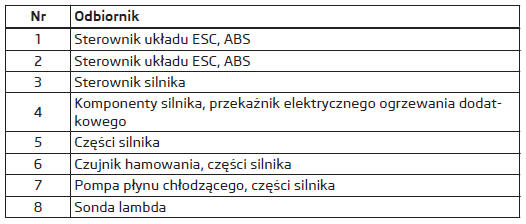

Rozmieszczenie bezpieczników w komorze silnika
Wymiana żarówek wymaga sprawności i pewnego doświadczenia. Dlatego w razie wątpliwości wymianę żarówki najlepiej jest zlecić specjalistycznej stacji obsługi lub w sytuacji awaryjnej skorzystać z innej fachowej pomocy.
Przed przystąpieniem do wymiany żarówki wyłączyć zapłon i wszystkie światła.
Uszkodzoną żarówkę wolno wymienić tylko na dokładnie taką samą. Typ żarówki jest podany na jej cokole lub na bańce.
Miejsce do przechowywania pudełka z zapasowymi żarówkami znajduje się w schowku plastikowym pod wykładziną podłogową bagażnika.
UWAGA
■ Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.
■ Niewystarczające oświetlenie jezdni przed samochodem, problem z dostrzeżeniem samochodu przez innych uczestników ruchu albo brak możliwości jego dostrzeżenia może prowadzić do wypadków.
■ W żarówkach H7, H8 i H15 panuje ciśnienie i podczas wymiany mogą one pęknąć - ryzyko obrażeń! Dlatego do wymiany żarówek należy używać rękawic i okularów ochronnych.
■ W przypadku lamp wyładowczych (światła ksenonowe) należy odpowiednio obchodzić się z obwodem wysokiego napięcia - zagrożenie życia! ■ Podczas wymiany żarówki wyłączyć dany reflektor.
OSTROŻNIE
Bańki żarówki nie wolno dotykać gołymi palcami - nawet najmniejsze zabrudzenie zmniejsza trwałość żarówki. Należy posłużyć się czystą ściereczką, serwetką lub podobnym przedmiotem.
Informacja
■ W niniejszej instrukcji obsługi opisana jest tylko wymiana tych żarówek, których wymontowanie nie jest związane z poważniejszymi komplikacjami. Wymianę pozostałych żarówek należy zlecać specjalistycznej stacji obsługi.
■ W samochodzie należy przechowywać zestaw zapasowych żarówek. Żarówki zapasowe można zakupić z zakresu oryginalnych akcesoriów ŠKODA.
■ Po wymianie żarówki świateł drogowych, mijania lub reflektorów przeciwmgłowych warto zlecić specjalistycznej stacji obsługi sprawdzenie ustawienia świateł.
■ W przypadku awarii ksenonowych lamp wyładowczych lub diod LED należy zgłosić się do specjalistycznej stacji obsługi.
Rys. 219 Zasada działania: reflektor przedni
Samochód jest wyposażony w reflektory przednie z żarówkami halogenowymi lub wyładowawczymi ksenonowymi i reflektor halogenowy.
Rozmieszczenie żarówek rys. 219

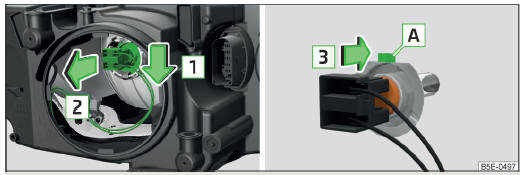

Rys. 220 Reflektor ze światłami halogenowymi: żarówka świateł mijania
Przekręcić kapturek ochronny A rys. 219 na stronie 234 w kierunku strzałki.
Poluzować wtyczkę z żarówką w kierunku strzałki 1 rys. 220.
Wyjąć wtyczkę z żarówką w kierunku strzałki 2 .
Wyciągnąć wtyczkę.
Nową żarówkę włożyć w taki sposób, by zaczep mocowania A rys. 220 żarówki pasował do rowka w reflektorze.
Włożyc wtyczkę w kierunku strzałki 3 .
Założyć kapturek ochronny A rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.
Rys. 221 Żarówka świateł drogowych, do jazdy dziennej i postojowych
Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.
Przekręcić cokół do oporu w kierunku strzałki 1 rys. 221.
Wyjąć cokół w kierunku strzałki 2 .
Założyć cokół z nową żarówką i obrócić do oporu w kierunku strzałki 1 .
Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

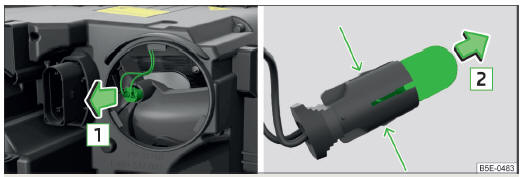

Rys. 222 Reflektor ze światłami ksenonowymi: Żarówka dodatkowego światła
pozycyjnego
Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.
Ruchem wahadłowym wyciągnąć cokół z żarówką ukośnie w kierunku wskazywanym przez strzałkę 1 rys. 222.
Złapać cokół lampy w miejscach oznaczonych strzałką.
Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 2 .
Włożyć do oporu nową żarówkę w cokół.
Włożyć ponownie cokół z nową żarówką w reflektor.
Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

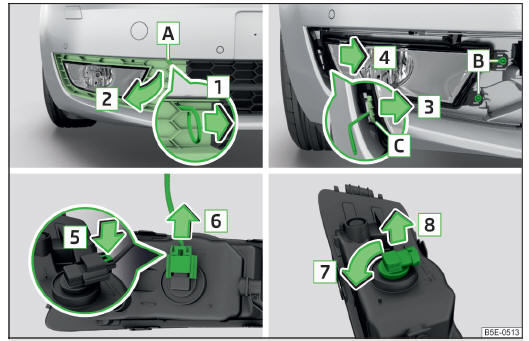

Rys. 223 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant
1
Wyjęcie kratki ochronnej i reflektora
Włożyć pałąk do ściągania kołpaków w otwór A rys. 223 strona 214, Skrzynka narzędziowa.
Poluzować kratkę ochronną przez pociągnięcie za hak w kierunku strzałki 1 .
Kratkę ochronną zdjąć w kierunku strzałki 2 .
Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .
Za pomocą klucza 2 strona 214, Skrzynka narzędziowa odryglować zabezpieczenie C w kierunku strzałki 3 .
Ostrożnie zdjąć reflektor w kierunku strzałki 4 .
Wymiana żarówki
Wcisnąć zaczepy na wtyczce w kierunku strzałki 5 .
Wyjąć wtyczkę w kierunku strzałki 6 .
Przekręcić cokół lampy do oporu w kierunku strzałki 7 .
Wyjąć cokół lampy w kierunku strzałki 8 .
Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 7 .
Włożyć wtyczkę.
Montaż reflektorów i kratek ochronnych
Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 4 rys. 223 i dokręcić.
Włożyć kratkę ochronną i ostrożnie wcisnąć.
Kratka ochronna musi być dobrze zaczepiona.

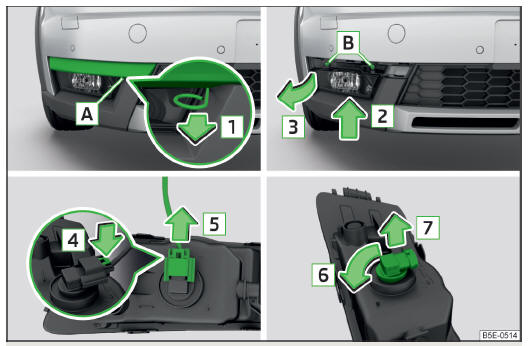

Rys. 224 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant
2
Wymontowanie osłony i reflektora
Włożyć pałąk do ściągania kołpaków w otwór A rys. 224 strona 214, Skrzynka narzędziowa.
Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .
Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .
Unieść reflektor w kierunku strzałki 2 .
Wyjąć reflektor w kierunku strzałki 3 .
Wymiana żarówki
Wcisnąć zaczepy na wtyczce w kierunku strzałki 4 .
Wyjąć wtyczkę w kierunku strzałki 5 .
Przekręcić cokół lampy do oporu w kierunku strzałki 6 .
Wyjąć cokół lampy w kierunku strzałki 7 .
Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 6 .
Włożyć wtyczkę.
Montaż reflektorów i osłony
Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 3 rys. 224 i dokręcić.
Założyć i ostrożnie wcisnąć osłonę.
Osłona musi być dobrze zamocowana.

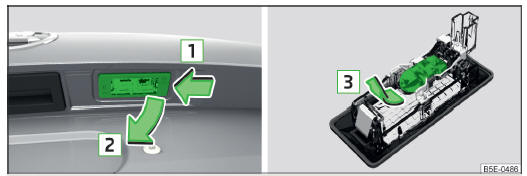

Rys. 225 Wymontowanie lampki oświetlenia tablicy rejestracyjnej / wymiana
żarówki
Otworzyć pokrywę bagażnika.
Nacisnąć lampkę w w kierunku strzałki 1 rys. 225.
Lampka poluzowuje się.
Odkręcić i zdjąć lampkę w kierunku strzałki 2 .
Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 3 .
Nową żarówkę włożyć w oprawkę.
Ponownie zamontować lampkę w kierunku przeciwnym do kierunku strzałki 1 .
Docisnąć lampkę tak, aby zaskoczyła sprężyna.
Sprawdzić, czy lampka została prawidłowo zamontowana.

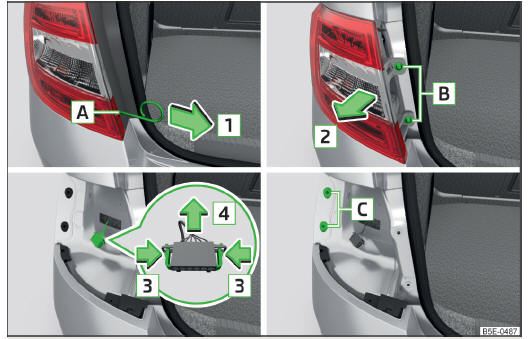

Rys. 226 Wymontować lampę / wyjąć wtyczkę
Wymontowanie
Otworzyć pokrywę bagażnika.
Włożyć pałąk do ściągania kołpaków w otwór A 1) rys. 226 strona 214, Skrzynka narzędziowa.
Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .
Za pomocą klucza z zestawu narzędzi odkręcić śrubę B .
Chwycić lampę i ostrożnie wyjąć kołysząc w kierunku strzałki 2 .
Ścisnąć ze sobą oba zaczepy na wtyczce1) w kierunku strzałki 3 .
Ostrożnie wyciągnąć wtyczkę z lampy tylnej w kierunku strzałki 4 .
Zamontowanie
Włożyć wtyczkę w lampę.
Zaczepy na wtyczce muszą być dobrze zamocowane.
Włożyc lampę z czopem A rys. 227 na stronie 238 w zaczepy C rys. 226 nadwozia.
Ostrożnie wcisnąć lampę .
Dokręcić lampę i założyć osłonę.
Osłona musi być dobrze zamocowana.
OSTROŻNIE
■ Dopilnować, aby przy ponownym montażu odcinek przewodu nie został zakleszczony między nadwoziem a lampą - niebezpieczeństwo przedostawania się wody i uszkodzenia instalacji elektrycznej.
■ Jeżeli brak pewności, czy odcinek przewodu nie został zakleszczony, należy zlecić sprawdzenie podłączenia lampy specjalistycznej stacji obsługi.
■ Podczas wymontowania i zamontowania lampy tylnej uważać, aby nie uszkodzić lakieru samochodu i lampy tylnej.

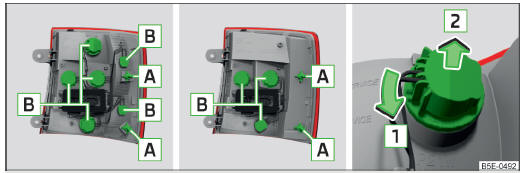

Rys. 227 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED

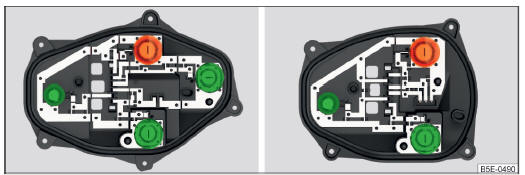

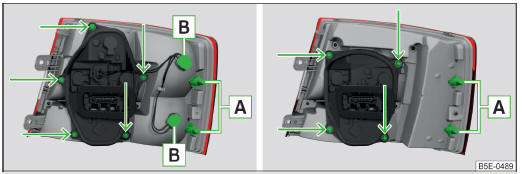

Rys. 228 Część wewnętrzna lampy: lampa podstawowa / lampa z diodami LED
Części zewnętrzne lampy
Oprawę B obrócić w kierunku rys. 227 przeciwnym do ruchu wskazówek zegara i wyciągnąć ją z obudowy lampy.
Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.
Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.
Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku zgodnym z ruchem wskazówek zegara.
Części wewnętrzne lampy
Uchwyt żarówki rys. 227 odkręcić przy użyciu śrubokrętu z zestawu narzędzi i wyjąć z lampy.
Właściwą żarówkę rys. 228 wykręcić do oporu w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć z oprawki lampy.
Nową żarówkę wcisnąć w uchwyt i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.
Włożyć uchwyt żarówki w lampę tylną.
Ostrożnie odkręcić uchwyt żarówki.
Rys. 229 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED
Części zewnętrzne lampy
Przekręcić oprawę z żarówką B w kierunku strzałki 1 rys. 229.
Wyjąć oprawę z żarówką w kierunku strzałki 2 .
Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.
Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.
Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku strzałki 1 .
