W 2012-2020 Skoda Octavia (Generacja III) bezpieczniki chronią poszczególne obwody elektryczne i znajdują się w zależności od wersji kierownicy – po stronie kierowcy lub pasażera. Wymianę należy przeprowadzać przy wyłączonym zapłonie, używając bezpieczników o tej samej wartości. Warto wozić zapasowe bezpieczniki i żarówki, szczególnie podczas podróży zagranicznych.

Bezpieczniki

Poszczególne obwody są zabezpieczone bezpiecznikami topikowymi.

Przed wymianą bezpiecznika należy wyłączyć zapłon i odpowiednie odbiorniki.

Ustalić, który bezpiecznik należy do niedziałającego odbiornika elektrycznego strona 231, Rozmieszczenie bezpieczników w desce rozdzielczej lub strona 233, Rozmieszczenie bezpieczników w komorze silnika.

Elektryczne podnośniki szyb są zabezpieczone bezpiecznikami automatycznymi, które po ustąpieniu przeciążenia po kilku sekundach same się z powrotem włączają.


UWAGA

Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.

OSTROŻNIE

■ Bezpieczników "nie naprawiać" i nie wymieniać na większe - ryzyko pożaru! Oprócz tego mogą wystąpić uszkodzenia innych części układu elektrycznego.

■ Jeśli nowy bezpiecznik przepali się ponownie po krótkim czasie, należy jak najszybciej zlecić stacji obsługi sprawdzenie układu elektrycznego.

■ Przepalony bezpiecznik można rozpoznać po stopionym metalowym pasku.

Wymienić przepalony bezpiecznik na nowy o tej samej wartości nominalnej.

Informacja

■ Zalecamy zawsze wozić w samochodzie bezpieczniki zapasowe. Skrzynkę z bezpiecznikami można nabyć w ramach oferty oryginalnych akcesoriów ŠKODA.

■ Do jednego bezpiecznika może być przyporządkowanych kilka odbiorników.

■ Jednemu odbiornikowi może odpowiadać kilka bezpieczników.

Bezpieczniki w desce rozdzielczej - samochody z kierownicą po lewej stronie

Rys. 214 Schowek po stronie kierowcy: samochody z kierownicą po lewej stronie
Rys. 214 Schowek po stronie kierowcy: samochody z kierownicą po lewej stronie

W samochodach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w lewej części deski rozdzielczej.

Wymiana bezpieczników

Otworzyć schowek strona 97.

Chwycić schowek po bokach w miejscach wskazywanych przez strzałki rys. 214.

Rozłożyć schowek przez ciągnięcie w kierunku strzałki 1 .

Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.

Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.

Włożyć nowy bezpiecznik.

Szczypce umieścić w pierwotnym miejscu.

Złożyć schowek w desce rozdzielczej przez naciśnięcie w kierunku strzałki 2 do oporu.

Zamknąć schowek.

Bezpieczniki w desce rozdzielczej - samochody z kierownicą po prawej stronie

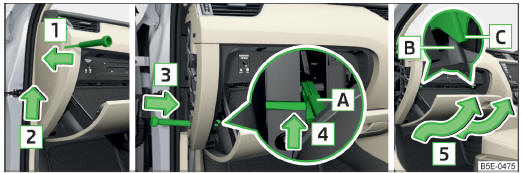

Rys. 215 Schowek po stronie pasażera: samochody z kierownicą po prawej stronie
Rys. 215 Schowek po stronie pasażera: samochody z kierownicą po prawej stronie

W samochodach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera w lewej części deski rozdzielczej.

Wymontowanie schowka i wymiana bezpiecznika

Wsunąć śrubokręt pod osłonę boczną rys. 215.

Odryglować osłonę w kierunku strzałki 1 .

Wysunąć osłonę w kierunku strzałki 2 .

Otworzyć schowek.

Wsunąć śrubokręt z boku w otwartą deskę rozdzielczą w kierunku strzałki 3 .

Odryglować śrubokrętem drążek blokujący A schowka w kierunku strzałki 4 .

Schowek zdjąć w kierunku strzałki 5 .

Wyjąć szczypce z tworzywa sztucznego umieszczone pod osłoną skrzynki bezpieczników w komorze silnika rys. 218 na stronie 233.

Szczypce założyć na odpowiedni bezpiecznik i wyjąć go strona 231.

Włożyć nowy bezpiecznik.

Szczypce umieścić w pierwotnym miejscu.

Zamontowanie schowka

Schować odbojnik B schowka za uchwytem C rys. 215.

Wsunąć schowek w kierunku przeciwnym do kierunku strzałki 5 .

Włożyć drążek blokujący i zablokować śrubokrętem w kierunku przeciwnym do kierunku strzałki 4 .

Wsunąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 2 .

Docisnąć osłonę boczną w kierunku przeciwnym do kierunku strzałki 1 .

Zamknąć schowek.

Rozmieszczenie bezpieczników w desce rozdzielczej

Rys. 216 Bezpieczniki
Rys. 216 Bezpieczniki

Rozmieszczenie bezpieczników w desce rozdzielczej


Rozmieszczenie bezpieczników w desce rozdzielczej


Rozmieszczenie bezpieczników w desce rozdzielczej


Bezpieczniki w komorze silnika

Rys. 217 Pokrywa skrzynki bezpieczników / bezpieczniki
Rys. 217 Pokrywa skrzynki bezpieczników / bezpieczniki

Rys. 218 Pokrywa skrzynki bezpieczników w komorze silnika: plastikowe szczypce do bezpieczników
Rys. 218 Pokrywa skrzynki bezpieczników w komorze silnika: plastikowe szczypce do bezpieczników

Wymiana bezpieczników

Nacisnąć jednocześnie zaczepy pokrywy w kierunku wskazywanym przez strzałkę 1 rys. 217.

Zdjąć pokrywę w kierunku strzałki 2 .

Wymienić odpowiedni bezpiecznik.

Założyć pokrywę na skrzynkę bezpieczników.

Wcisnąć i zatrzasnąć zaczepy pokrywy.

OSTROŻNIE

Osłona skrzynki bezpieczników w komorze silnika musi być prawidłowo założona.

W przeciwnym razie do skrzynki może przedostawać się woda - niebezpieczeństwo uszkodzenia samochodu!

Rozmieszczenie bezpieczników w komorze silnika

Rozmieszczenie bezpieczników w komorze silnika


Rozmieszczenie bezpieczników w komorze silnika


Żarówki

Wymiana żarówek wymaga sprawności i pewnego doświadczenia. Dlatego w razie wątpliwości wymianę żarówki najlepiej jest zlecić specjalistycznej stacji obsługi lub w sytuacji awaryjnej skorzystać z innej fachowej pomocy.

Przed przystąpieniem do wymiany żarówki wyłączyć zapłon i wszystkie światła.

Uszkodzoną żarówkę wolno wymienić tylko na dokładnie taką samą. Typ żarówki jest podany na jej cokole lub na bańce.

Miejsce do przechowywania pudełka z zapasowymi żarówkami znajduje się w schowku plastikowym pod wykładziną podłogową bagażnika.

UWAGA

■ Przed każdą pracą w komorze silnika przeczytać wskazówki ostrzegawcze i przestrzegać ich strona 195.

■ Niewystarczające oświetlenie jezdni przed samochodem, problem z dostrzeżeniem samochodu przez innych uczestników ruchu albo brak możliwości jego dostrzeżenia może prowadzić do wypadków.

■ W żarówkach H7, H8 i H15 panuje ciśnienie i podczas wymiany mogą one pęknąć - ryzyko obrażeń! Dlatego do wymiany żarówek należy używać rękawic i okularów ochronnych.

■ W przypadku lamp wyładowczych (światła ksenonowe) należy odpowiednio obchodzić się z obwodem wysokiego napięcia - zagrożenie życia! ■ Podczas wymiany żarówki wyłączyć dany reflektor.

OSTROŻNIE

Bańki żarówki nie wolno dotykać gołymi palcami - nawet najmniejsze zabrudzenie zmniejsza trwałość żarówki. Należy posłużyć się czystą ściereczką, serwetką lub podobnym przedmiotem.

Informacja

■ W niniejszej instrukcji obsługi opisana jest tylko wymiana tych żarówek, których wymontowanie nie jest związane z poważniejszymi komplikacjami. Wymianę pozostałych żarówek należy zlecać specjalistycznej stacji obsługi.

■ W samochodzie należy przechowywać zestaw zapasowych żarówek. Żarówki zapasowe można zakupić z zakresu oryginalnych akcesoriów ŠKODA.

■ Po wymianie żarówki świateł drogowych, mijania lub reflektorów przeciwmgłowych warto zlecić specjalistycznej stacji obsługi sprawdzenie ustawienia świateł.

■ W przypadku awarii ksenonowych lamp wyładowczych lub diod LED należy zgłosić się do specjalistycznej stacji obsługi.

Rozmieszczenie żarówek w reflektorach przednich

Rys. 219 Zasada działania: reflektor przedni
Rys. 219 Zasada działania: reflektor przedni

Samochód jest wyposażony w reflektory przednie z żarówkami halogenowymi lub wyładowawczymi ksenonowymi i reflektor halogenowy.

Rozmieszczenie żarówek rys. 219

  1. Światło mijania z żarówką halogenową strona 235 lub ksenonową lampą wyładowczą
  2. Światło drogowe strona 235, do jazdy dziennej i pozycyjne strona 235 / dodatkowe światło pozycyjne strona 235

Wymiana żarówki świateł mijania

Rys. 220 Reflektor ze światłami halogenowymi: żarówka świateł mijania
Rys. 220 Reflektor ze światłami halogenowymi: żarówka świateł mijania

Przekręcić kapturek ochronny A rys. 219 na stronie 234 w kierunku strzałki.

Poluzować wtyczkę z żarówką w kierunku strzałki 1 rys. 220.

Wyjąć wtyczkę z żarówką w kierunku strzałki 2 .

Wyciągnąć wtyczkę.

Nową żarówkę włożyć w taki sposób, by zaczep mocowania A rys. 220 żarówki pasował do rowka w reflektorze.

Włożyc wtyczkę w kierunku strzałki 3 .

Założyć kapturek ochronny A rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówki świateł drogowych, do jazdy dziennej i postojowych

Rys. 221 Żarówka świateł drogowych, do jazdy dziennej i postojowych
Rys. 221 Żarówka świateł drogowych, do jazdy dziennej i postojowych

Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.

Przekręcić cokół do oporu w kierunku strzałki 1 rys. 221.

Wyjąć cokół w kierunku strzałki 2 .

Założyć cokół z nową żarówką i obrócić do oporu w kierunku strzałki 1 .

Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówki dodatkowego światła pozycyjnego

Rys. 222 Reflektor ze światłami ksenonowymi: Żarówka dodatkowego światła pozycyjnego
Rys. 222 Reflektor ze światłami ksenonowymi: Żarówka dodatkowego światła pozycyjnego

Przekręcić kapturek ochronny B rys. 219 na stronie 234 w kierunku strzałki.

Ruchem wahadłowym wyciągnąć cokół z żarówką ukośnie w kierunku wskazywanym przez strzałkę 1 rys. 222.

Złapać cokół lampy w miejscach oznaczonych strzałką.

Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 2 .

Włożyć do oporu nową żarówkę w cokół.

Włożyć ponownie cokół z nową żarówką w reflektor.

Założyć kapturek ochronny B rys. 219 na stronie 234 i przekręcić go w kierunku przeciwnym do kierunku strzałki.

Wymiana żarówek reflektorów przeciwmgłowych - wariant 1

Rys. 223 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 1
Rys. 223 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 1

Wyjęcie kratki ochronnej i reflektora

Włożyć pałąk do ściągania kołpaków w otwór A rys. 223 strona 214, Skrzynka narzędziowa.

Poluzować kratkę ochronną przez pociągnięcie za hak w kierunku strzałki 1 .

Kratkę ochronną zdjąć w kierunku strzałki 2 .

Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .

Za pomocą klucza 2 strona 214, Skrzynka narzędziowa odryglować zabezpieczenie C w kierunku strzałki 3 .

Ostrożnie zdjąć reflektor w kierunku strzałki 4 .

Wymiana żarówki

Wcisnąć zaczepy na wtyczce w kierunku strzałki 5 .

Wyjąć wtyczkę w kierunku strzałki 6 .

Przekręcić cokół lampy do oporu w kierunku strzałki 7 .

Wyjąć cokół lampy w kierunku strzałki 8 .

Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 7 .

Włożyć wtyczkę.

Montaż reflektorów i kratek ochronnych

Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 4 rys. 223 i dokręcić.

Włożyć kratkę ochronną i ostrożnie wcisnąć.

Kratka ochronna musi być dobrze zaczepiona.

Wymiana żarówek reflektorów przeciwmgłowych - wariant 2

Rys. 224 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 2
Rys. 224 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant 2

Wymontowanie osłony i reflektora

Włożyć pałąk do ściągania kołpaków w otwór A rys. 224 strona 214, Skrzynka narzędziowa.

Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .

Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .

Unieść reflektor w kierunku strzałki 2 .

Wyjąć reflektor w kierunku strzałki 3 .

Wymiana żarówki

Wcisnąć zaczepy na wtyczce w kierunku strzałki 4 .

Wyjąć wtyczkę w kierunku strzałki 5 .

Przekręcić cokół lampy do oporu w kierunku strzałki 6 .

Wyjąć cokół lampy w kierunku strzałki 7 .

Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 6 .

Włożyć wtyczkę.

Montaż reflektorów i osłony

Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 3 rys. 224 i dokręcić.

Założyć i ostrożnie wcisnąć osłonę.

Osłona musi być dobrze zamocowana.

Wymiana żarówki oświetlenia tablicy rejestracyjnej

Rys. 225 Wymontowanie lampki oświetlenia tablicy rejestracyjnej / wymiana żarówki
Rys. 225 Wymontowanie lampki oświetlenia tablicy rejestracyjnej / wymiana żarówki

Otworzyć pokrywę bagażnika.

Nacisnąć lampkę w w kierunku strzałki 1 rys. 225.

Lampka poluzowuje się.

Odkręcić i zdjąć lampkę w kierunku strzałki 2 .

Wyciągnąć uszkodzoną żarówkę z oprawki w kierunku wskazywanym przez strzałkę 3 .

Nową żarówkę włożyć w oprawkę.

Ponownie zamontować lampkę w kierunku przeciwnym do kierunku strzałki 1 .

Docisnąć lampkę tak, aby zaskoczyła sprężyna.

Sprawdzić, czy lampka została prawidłowo zamontowana.

Światła tylne

Rys. 226 Wymontować lampę / wyjąć wtyczkę
Rys. 226 Wymontować lampę / wyjąć wtyczkę

Wymontowanie

Otworzyć pokrywę bagażnika.

Włożyć pałąk do ściągania kołpaków w otwór A 1) rys. 226 strona 214, Skrzynka narzędziowa.

Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .

Za pomocą klucza z zestawu narzędzi odkręcić śrubę B .

Chwycić lampę i ostrożnie wyjąć kołysząc w kierunku strzałki 2 .

Ścisnąć ze sobą oba zaczepy na wtyczce1) w kierunku strzałki 3 .

Ostrożnie wyciągnąć wtyczkę z lampy tylnej w kierunku strzałki 4 .

Zamontowanie

Włożyć wtyczkę w lampę.

Zaczepy na wtyczce muszą być dobrze zamocowane.

Włożyc lampę z czopem A rys. 227 na stronie 238 w zaczepy C rys. 226 nadwozia.

Ostrożnie wcisnąć lampę .

Dokręcić lampę i założyć osłonę.

Osłona musi być dobrze zamocowana.

OSTROŻNIE

■ Dopilnować, aby przy ponownym montażu odcinek przewodu nie został zakleszczony między nadwoziem a lampą - niebezpieczeństwo przedostawania się wody i uszkodzenia instalacji elektrycznej.

■ Jeżeli brak pewności, czy odcinek przewodu nie został zakleszczony, należy zlecić sprawdzenie podłączenia lampy specjalistycznej stacji obsługi.

■ Podczas wymontowania i zamontowania lampy tylnej uważać, aby nie uszkodzić lakieru samochodu i lampy tylnej.

Wymiana żarówek w lampie tylnej - wariant 1

Rys. 227 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED
Rys. 227 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED

Rys. 228 Część wewnętrzna lampy: lampa podstawowa / lampa z diodami LED
Rys. 228 Część wewnętrzna lampy: lampa podstawowa / lampa z diodami LED

Części zewnętrzne lampy

Oprawę B obrócić w kierunku rys. 227 przeciwnym do ruchu wskazówek zegara i wyciągnąć ją z obudowy lampy.

Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.

Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Części wewnętrzne lampy

Uchwyt żarówki rys. 227 odkręcić przy użyciu śrubokrętu z zestawu narzędzi i wyjąć z lampy.

Właściwą żarówkę rys. 228 wykręcić do oporu w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć z oprawki lampy.

Nową żarówkę wcisnąć w uchwyt i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć uchwyt żarówki w lampę tylną.

Ostrożnie odkręcić uchwyt żarówki.

Wymiana żarówek w lampie tylnej - wariant 2

Rys. 229 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED
Rys. 229 Część zewnętrzna lampy: lampa podstawowa / lampa z diodami LED

Części zewnętrzne lampy

Przekręcić oprawę z żarówką B w kierunku strzałki 1 rys. 229.

Wyjąć oprawę z żarówką w kierunku strzałki 2 .

Przepaloną żarówkę w oprawce obrócić w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnąć.

Nową żarówkę wcisnąć w oprawkę i przekręcić ją do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Włożyć oprawkę z nową żarówką do obudowy i obrócić do oporu w kierunku strzałki 1 .

Wyposażenie awaryjne i samodzielnenaprawy

Wyposażenie awaryjne w Skoda Octavia (Generacja III) (2012–2020) obejmuje narzędzia i akcesoria niezbędne do wykonania podstawowych napraw w trasie. Zestaw obejmuje m.in. podn ...

Dane techniczne

...

Zobacz tez:

Deska rozdzielcza
Deska rozdzielcza została zaprojektowana tak, by zapewnić łatwy dostęp do przełączników, nawiewów, licznika, systemu audio i klimatyzacji – bez względu na wersję kierownicy. Wszystko rozmieszczono logicznie, z myślą o wygodzie kierowcy modelu Infiniti Q30. ...

Komputer pokładowy
Komputer pokładowy w 2008-2016 Chevy Cruze dostarcza kierowcy istotnych informacji o pojeździe. W zależności od wersji wyposażenia, wyświetlacz informacyjny prezentuje dane dotyczące przebiegu, zużycia paliwa, prędkości średniej oraz czasu jazdy. Obsługa komputera odbywa się za pomocą przycisków na dźwigni kierunkowskazów lub na kierownicy, umożliwiając łatwy dostęp do poszcze ...

Categorie
