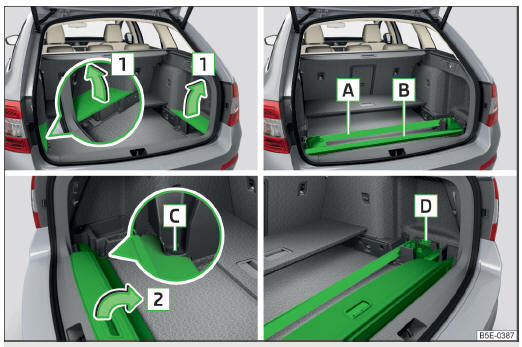

Rys. 107 Wyjmowanie osłon bocznych bagażnika / prawidłowe chowanie bagażnika
dachowego / chowanie zwijanej półki / prawidłowe chowanie bagażnika dachowego i
zwijanej półki
Jeżeli pojazd jest wyposażony w regulowaną podłogę, wyjętą bagażniki dachowe i zwijaną półkę pod szybą tylną można schować w zagłębieniach obicia bagażnika.
Chowanie bagażnika dachowego
Złożyć regulowaną podłogę w górnej pozycji strona 115.
Wyjąć osłony boczne bagażnika w kierunku strzałki 1 rys. 107.
Włożyć przedni bagażnik dachowy A w przednie zagłębienia obić bocznych bagażnika.
Włożyć tylny bagażnik dachowy A w tylne zagłębienia obić bocznych bagażnika.
Osłony boczne bagażnika włożyć na miejsce w kierunku przeciwnym do kierunku strzałki 1 .
Rozłożyć regulowaną podłogę w górnej pozycji strona 114.
Chowanie zwijanej półki pod szybą tylną
Złożyć regulowaną podłogę w górnej pozycji strona 115.
Wyjąć osłony boczne bagażnika w kierunku strzałki 1 rys. 107.
Wsunąć przednią część zwijanej półki z lewej strony pod część okładziny bocznej C .
Tylną część zwijanej półki złożyć w kierunku strzałki 2 .
Osłony boczne bagażnika włożyć na miejsce w kierunku przeciwnym do kierunku strzałki 1 .
Rozłożyć regulowaną podłogę w górnej pozycji strona 114.
Przy jednoczesnym chowaniu bagażników dachowych i zwijanej półki tylko część zwijanej półki musi zakrywać tylny bagażnik dachowy rys. 107.
OSTROŻNIE
Przed schowaniem bagażnika dachowego należy wyciągnąć z niego klucz, w przeciwnym razie może zostać uszkodzony.
Informacja
Klucze bagażników dachowych można schować w zagłębieniu D rys. 107.
