Skoda Octavia A7: Kokpit

Skoda Octavia A7 –> Obsługa –> Kokpit

Przegląd

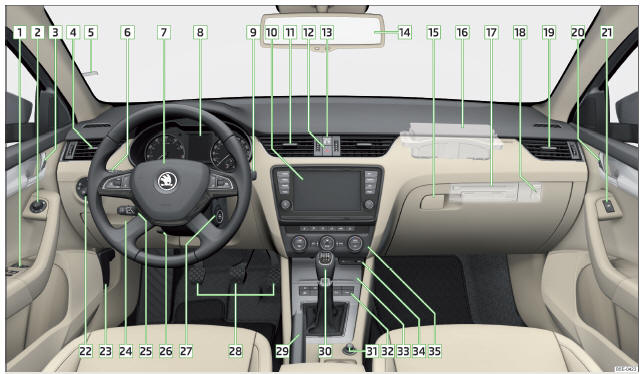

Rys. 20 Kokpit
Rys. 20 Kokpit

  1. Elektryczne podnośniki szyb
  2. Elektryczna regulacja położenia lusterek zewnętrznych
  3. Klamka drzwi
  4. Kratka nawiewu powietrza
  5. Uchwyt na bilet parkingowy
  6. Dźwignia obsługowa:
  • kierunkowskazów, świateł drogowych i postojowych, sygnału świetlnego
  • tempomatu
  • wywołanie pozycji menu Układy wspomagania
  1. Kierownica:
  • z sygnałem dźwiękowym
  • z czołową poduszką powietrzną kierowcy
  • z przyciskami do obsługi systemu informacyjnego
  • z przyciskami do obsługi urządzenia Infotainment Instrukcja obsługi urządzenia Infotainment, rozdział Instrukcja obsługi urządzenia
  1. Tablica rodzielcza
  2. Dźwignia obsługowa:
  • wycieraczek i spryskiwaczy szyb
  • komputera pokładowego,
  • systemu informacyjnego
  1. Infotainment Instrukcja obsługi Infotainment radio lub nawigacja
  2. Kratki nawiewu powietrza w części środkowej deski rozdzielczej
  3. Przycisk świateł awaryjnych
  4. Lampka kontrolna wyłączenia czołowej poduszki powietrznej pasażera
  5. Lusterko wewnętrzne
  6. Schowek podręczny po stronie pasażera
  7. Czołowa poduszka powietrzna pasażera
  8. Napęd CD/DVD i gniazdo kart pamięci (w schowku pasażera) Instrukcja obsługi Infotainment Radio lub Nawigacja
  9. Wyłącznik czołowej poduszki powietrznej pasażera (w schowku przed fotelem pasażera)
  10. Kratka nawiewu powietrza
  11. Klamka drzwi
  12. Elektryczne podnośniki szyb w drzwiach pasażera
  13. Włącznik świateł
  14. Dźwignia odryglowująca pokrywy komory silnika
  15. Schowek po stronie kierowcy. Skrzynka bezpieczników (za schowkiem po stronie kierowcy)
  16. Dźwignia automatycznej regulacji prędkości
  17. Dźwignia do ustawiania kierownicy
  18. Zamek zapłonu
  19. Pedały
  20. Dźwignia hamulca ręcznego
  21. W zależności od wyposażenia:
  • dźwignia zmiany biegów (ręczna skrzynia biegów)
  • dźwignia sterująca (automatyczna skrzynia biegów)
  1. W zależności od wyposażenia:
  • gniazdo 12 V
  • zapalniczka
  1. Listwa z przyciskami zależnie od wyposażenia:
  • centralne ryglowanie

  • START-STOP

  • kontrola trakcji ASR

  • układ stabilizacji toru
    jazdy ESC
  • wybór trybu jazdy

  • asystent parkowania

  • system czujników parkowania

  • kalibracja ciśnienia
    powietrza w oponach
  1. Schowek / schowek na telefon
  2. W zależności od wyposażenia:
  • wejście USB/AUX Instrukcja obsługi urządzenia Infotainment, rozdział Wejścia USB/AUX
  • wejście MEDIA IN Instrukcja obsługi urządzenia Infotainment, rozdział Wejście MEDIA IN
  1. W zależności od wyposażenia:
  • panel obsługi ogrzewania
  • panel obsługi klimatyzacji
  • panel obsługi układu climatronic

Informacja

W samochodach z kierownicą po prawej stronie rozmieszczenie elementów obsługowych częściowo odbiega od układu pokazanego na ilustracji rys. 20.

Symbole poszczególnych elementów obsługowych są jednak takie same.
