Skoda Octavia A7: Linie orientacji i przyciski funkcyjne

Skoda Octavia A7 –> Jazda –> Układy wspomagające –> Optical Parking Assistent (Rear view camera) –> Linie orientacji i przyciski funkcyjne

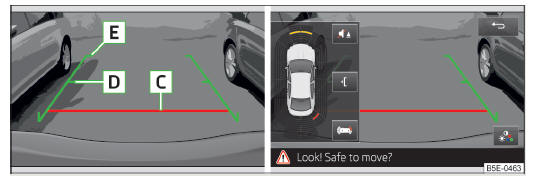

Rys. 139 Wyświetlacz Infotainment: linie orientacji / przyciski funkcyjne
Rys. 139 Wyświetlacz Infotainment: linie orientacji / przyciski funkcyjne

Na wyświetlaczu oprócz nadzorowanego obszaru z tyłu pojazdu wyświetlane sa również linie orientacji.

Odstęp linii orientacji za pojazdem rys. 139

  1. Odstęp wynosi ok. 40 cm (granica bezpiecznego odstępu).
  2. Odstęp wynosi ok. 100 cm.
  3. Odstęp wynosi ok. 200 cm.

Odstęp między bocznymi liniami orientacyjnymi odpowiada szerokości samochodu wraz z lusterkami zewnętrznymi.

Przyciski funkcyjne rys. 139

Wyłączanie / włączanie
akustycznego systemu czujników parkowania

Wyłączanie / włączanie
zmniejszonego wskazania systemu czujników parkowania.

Zmiana na wskazanie systemu
czujników parkowania.

Wyłączenie wskazania obszaru za
pojazdem.

Ustawiena wyświetlacza - jasność,
kontrast, kolor.

OSTROŻNIE

Wyświetlane obiekty mogą w rzeczywistości znajdować się bliżej lub dalej, niż jest to pokazane. Dotyczy:

■ takich obiektów, jak zaczep holowniczy, tył ciężarówki tp.

■ w przypadku wjazdu z terenu poziomego na wzniesienie lub spadek terenu

■ w przypadku zjazdu ze wzniesienia lub spadku na teren poziomy.

Informacja

Linie orientacyjne są nieruchome, dlatego odstęp linii za samochodem zmienia się nieznacznie w zależności od stanu załadowania tyłu samochodu i nachylenia nawierzchni.
