Skoda Octavia A7: Montaż zaczepu kulowego - krok 2.

Skoda Octavia A7 –> Jazda –> Zaczep holowniczy i przyczepa –> Zaczep holowniczy –> Montaż zaczepu kulowego - krok 2.

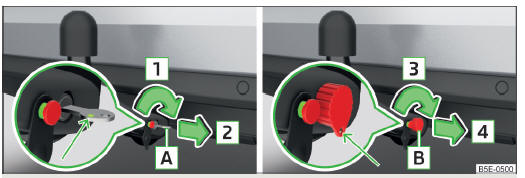

Rys. 165 Ryglowanie zamka: 1. wariant klucza / 2. wariant klucza
Rys. 165 Ryglowanie zamka: 1. wariant klucza / 2. wariant klucza

Rys. 166 Założyć zatyczkę na zamek
Rys. 166 Założyć zatyczkę na zamek

Jako pierwsze wykonać następujące kroki strona 172, Montaż zaczepu kulowego - krok 1..

krok - obowiązuje dla 1. wariantu klucza

Obrócić klucz A w kierunku strzałki 1 , tak aby było widoczne zielone oznaczenie na kluczu rys. 165.

Wyciągnąć klucz w kierunku strzałki 2 .

krok - obowiązuje dla 2. wariantu klucza

Obrócic klucz B w kierunku strzałki 3 , tak aby oczko klucza znajdowało się na dole rys. 165.

Wyciągnąć klucz w kierunku strzałki 4 .

Obowiązuje dla obu wariantów klucza

Założyć zatyczkę C na zamek w kierunku strzałki 5 rys. 166 .

Sprawdzić, czy zaczep kulowy jest prawidłowo zamocowany strona 173.

OSTROŻNIE

■ Po wyciągnięciu klucza zawsze zakładać zatyczkę na zamek dźwigni obsługowej - ryzyko zabrudzenia zamka.

■ Utrzymywać gniazdo zaczepu holowniczego w czystości. Zabrudzenie uniemożliwia prawidłowe zamocowanie zaczepu kulowego!

■ Po zdjęciu zaczepu kulowego zawsze zakładać zatyczkę na gniazdo.

    Montaż zaczepu kulowego - krok 1.

    Rys. 164 Zakładanie zaczepu kulowego / trzpień zwalniający w pozycji wyjściowej Zakładanie zaczepu kulowego - obowiązuje dla obu wariantó ...

    Sprawdzanie prawidłowego zamocowania

    Rys. 167 Prawidłowo zamocowany zaczep kulowy Przed każdym użyciem zaczepu kulowego sprawdzić jego prawidłowe zamocowanie. Prawidłowo zamocowany ...
