Skoda Octavia A7: Pozycja gotowości

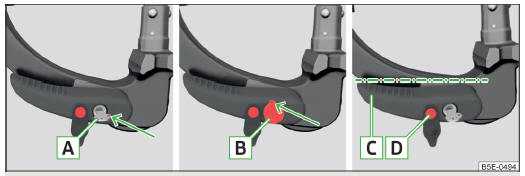

Rys. 163 Pozycja gotowości: 1. wariant klucza / 2. wariant klucza / ustawienia dźwigni i trzpienia zwalniającego w obu wariantach klucza
Rys. 163 Pozycja gotowości: 1. wariant klucza / 2. wariant klucza / ustawienia dźwigni i trzpienia zwalniającego w obu wariantach klucza

Prawidłowo ustawiona pozycja gotowości rys. 163.

  • Obowiązuje dla 1. wariantu klucza - klucz A znajduje się w pozycji odryglowanej (widoczne czerwone oznaczenie na kluczu).
  • Obowiązuje dla 2. wariantu klucza - klucz A znajduje się w pozycji odryglowanej (oczko klucza znajduje się na górze).
  • Dźwignia C znajduje się w położeniu dolnym.
  • Trzpień zwalniający D jest ruchomy.

Tak ustawiony zaczep kulowy jest gotowy do montażu.

OSTROŻNIE

W pozycji gotowości klucza nie można wyjąć ani obrócić do innego położenia.

    Ustawianie pozycji gotowości

    Rys. 161 1. Krok: 1. wariant klucza / 2. wariant klucza Rys. 162 2. Krok: oba warianty klucza Przed montażem zaczepu kulowego zawsze ustawiać pozycję gotow ...

    Montaż zaczepu kulowego - krok 1.

    Rys. 164 Zakładanie zaczepu kulowego / trzpień zwalniający w pozycji wyjściowej Zakładanie zaczepu kulowego - obowiązuje dla obu wariantó ...
