Skoda Octavia A7: Stosowanie siatki oddzielającej

Skoda Octavia A7 –> Obsługa –> Przewożenie a wyposażenie praktyczne –> Siatka oddzielająca –> Stosowanie siatki oddzielającej

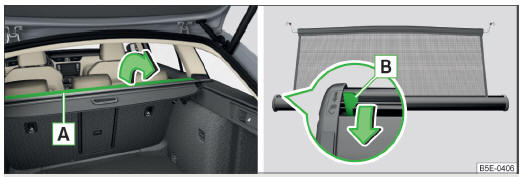

Rys. 115 Składanie części zwijanej półki / dźwignia odryglowująca
Rys. 115 Składanie części zwijanej półki / dźwignia odryglowująca

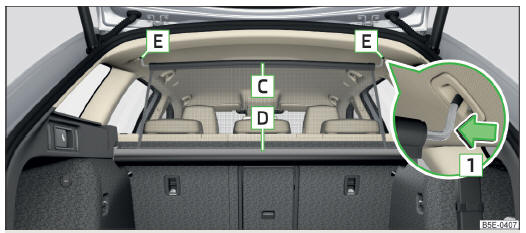

Rys. 116 Wyciągnięta siatka oddzielająca za kanapą tylną
Rys. 116 Wyciągnięta siatka oddzielająca za kanapą tylną

Siatkę oddzielającą można zakładać za fotelami tylnymi albo za fotelami przednimi.

Wyjmowanie siatki oddzielającej za kanapą tylną

Złożyć część zwijanej półki A w kierunku strzałki rys. 115.

Siatkę wyciągnąć za górną poprzeczkę C z obudowy D rys. 116.

Zaczepić poprzeczkę w jednym z mocowań E .

Po drugiej stronie nacisnąć na poprzeczkę i zaczepić w odpowiednim mocowaniu E .

Jeżeli poprzeczka zaczepiona jest np. w mocowaniu E po lewej stronie, wówczas nacisnąć na poprzeczkę w kierunku strzałki 1 i zaczepić w mocowaniu E po prawej stronie.

Złożyć część zwijanej półki A w kierunku przeciwnym do kierunku strzałki rys. 115.

Zwijanie siatki oddzielającej za kanapą tylną

Złożyć część zwijanej półki A w kierunku strzałki rys. 115.

Nacisnąć na poprzeczkę i wyjąć z mocować E najpierw z jednej, a potem z drugiej strony rys. 116.

Poprzeczkę C przytrzymać tak, aby siatka oddzielająca mogła powoli i bez uszkodzeń zwinąć się w obudowie B .

Złożyć część zwijanej półki A w kierunku przeciwnym do kierunku strzałki rys. 115.

Wyciąganie i zwijanie siatki oddzielającej za fotelami przednimi odbywa się w taki sam sposób, jak za kanapą tylną. Przed wyciągnięciem siatki oddzielajacej należy złożyć kanapę tylną. Po zwinięciu siatki oddzielajacej należy rozłożyć kanapę tylną strona 95.

OSTROŻNIE

Aby zablokować siatkę oddzielającą podczas wyciągania z obudowy, wcisnąć dźwignię odryglowującą B w kierunku strzałki rys. 115.

Informacja

Jeżeli konieczne jest wykorzystanie całej przestrzeni bagażnika, można wymontować zwijaną półkę strona 111.

    Siatka oddzielająca

    UWAGA ■ Upewnić się, że poprzeczka siatki oddzielającej mocno siedzi w mocowaniach E rys. 116 na stronie 116. ■ Po rozłożeniu oparci ...

    Wymontowanie i zamontowanie pojemnika z siatką oddzielającą

    Rys. 117 Wymontowanie obudowy siatki oddzielającej Wymontowanie Złożyć do przodu kanapę tylną strona 95. Otworzyć tylne drzwi z prawej ...
