Skoda Octavia A7: Ustawianie pozycji gotowości

Skoda Octavia A7 –> Jazda –> Zaczep holowniczy i przyczepa –> Zaczep holowniczy –> Ustawianie pozycji gotowości

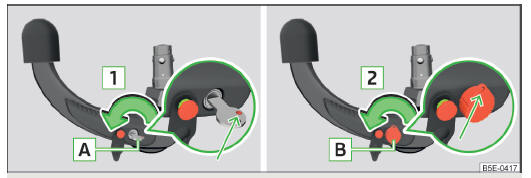

Rys. 161 1. Krok: 1. wariant klucza / 2. wariant klucza
Rys. 161 1. Krok: 1. wariant klucza / 2. wariant klucza

Rys. 162 2. Krok: oba warianty klucza
Rys. 162 2. Krok: oba warianty klucza

Przed montażem zaczepu kulowego zawsze ustawiać pozycję gotowości wykonując dwa poniższe kroki.

1. krok - obowiązuje dla 1. wariantu klucza

  • Obrócić klucz A w kierunku strzałki 1 , tak aby było widoczne czerwone oznaczenie na kluczu rys. 161.

1. krok - obowiązuje dla 2. wariantu klucza

  • Obrócic klucz B w kierunku strzałki 2 , tak aby oczko klucza znajdowało się na górze rys. 161.

2. krok - obowiązuje dla obu wariantów klucza

Chwycić zaczep kulowy pod kapturkiem ochronnym.

Wcisnąć trzpień zwalniający C w kierunku strzałki 3 i jednocześnie wcisnąć dźwignię D do oporu w kierunku strzałki 4 rys. 162.

Dźwignia pozostaje zatrzaśnięta w tym położeniu.

    Opis

    Rys. 160 Wspornik zaczepu holowniczego / zaczep kulowy / klucze (wariant 1 i 2) Zaczep kulowy jest zdejmowany i chowany we wgłębieniu na koło zapasowe lub w ...

    Pozycja gotowości

    Rys. 163 Pozycja gotowości: 1. wariant klucza / 2. wariant klucza / ustawienia dźwigni i trzpienia zwalniającego w obu wariantach klucza Prawidłowo ustaw ...
