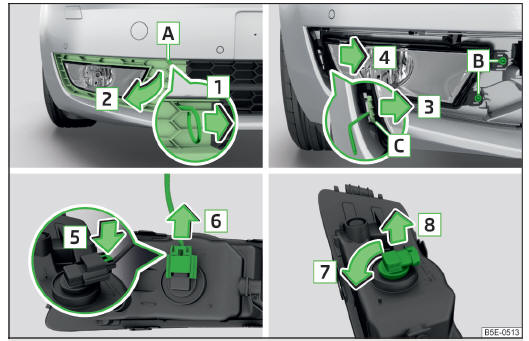

Rys. 223 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant
1
Wyjęcie kratki ochronnej i reflektora
Włożyć pałąk do ściągania kołpaków w otwór A rys. 223 strona 214, Skrzynka narzędziowa.
Poluzować kratkę ochronną przez pociągnięcie za hak w kierunku strzałki 1 .
Kratkę ochronną zdjąć w kierunku strzałki 2 .
Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .
Za pomocą klucza 2 strona 214, Skrzynka narzędziowa odryglować zabezpieczenie C w kierunku strzałki 3 .
Ostrożnie zdjąć reflektor w kierunku strzałki 4 .
Wymiana żarówki
Wcisnąć zaczepy na wtyczce w kierunku strzałki 5 .
Wyjąć wtyczkę w kierunku strzałki 6 .
Przekręcić cokół lampy do oporu w kierunku strzałki 7 .
Wyjąć cokół lampy w kierunku strzałki 8 .
Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 7 .
Włożyć wtyczkę.
Montaż reflektorów i kratek ochronnych
Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 4 rys. 223 i dokręcić.
Włożyć kratkę ochronną i ostrożnie wcisnąć.
Kratka ochronna musi być dobrze zaczepiona.
