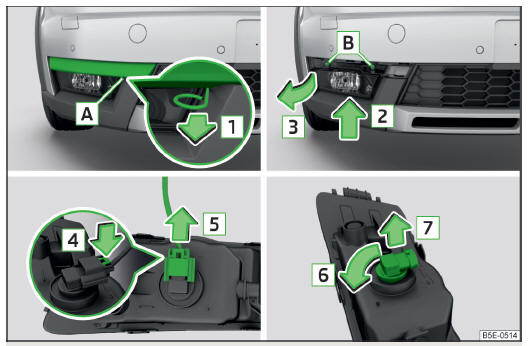

Rys. 224 Wymontowanie reflektora przeciwmgłowego / wymiana żarówki - wariant
2
Wymontowanie osłony i reflektora
Włożyć pałąk do ściągania kołpaków w otwór A rys. 224 strona 214, Skrzynka narzędziowa.
Wymontować osłonę przez pociągnięcie za hak w kierunku strzałki 1 .
Za pomocą śrubokrętu z zestawu narzędzi odkręcić śrubę B .
Unieść reflektor w kierunku strzałki 2 .
Wyjąć reflektor w kierunku strzałki 3 .
Wymiana żarówki
Wcisnąć zaczepy na wtyczce w kierunku strzałki 4 .
Wyjąć wtyczkę w kierunku strzałki 5 .
Przekręcić cokół lampy do oporu w kierunku strzałki 6 .
Wyjąć cokół lampy w kierunku strzałki 7 .
Nowy cokół z żarówką włożyć w reflektor i przekręcić do oporu w kierunku przeciwnym do strzałki 6 .
Włożyć wtyczkę.
Montaż reflektorów i osłony
Włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 3 rys. 224 i dokręcić.
Założyć i ostrożnie wcisnąć osłonę.
Osłona musi być dobrze zamocowana.
