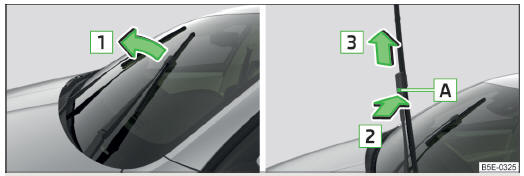

Rys. 212 Pióro przedniej wycieraczki
Przed wymianą piór wycieraczek należy ustawić ramiona wycieraczek w położeniu serwisowym.
Położenie serwisowe do wymiany piór wycieraczek
Zamknąć pokrywę komory silnika.
Włączyć i wyłączyć zapłon.
W ciągu 10 sekund wcisnąć dźwignię włącznika kierunkowskazów do położenia 4 i przytrzymać wciśniętą przez ok. 2 sekundy strona 84, Wycieraczki i spryskiwacze.
Ramiona wycieraczek ustawią się w pozycji serwisowej.
Zdejmowanie pióra wycieraczki
Podnieść ramię wycieraczki z szyby w kierunku strzałki 1 rys. 212.
Odchylić pióro wycieraczki do oporu w tym samym kierunku.
Trzymając ramię wycieraczki za górną część, nacisnąć zaczep A w kierunku strzałki 2 .
Pióro zdjąć w kierunku strzałki 3 .
Zakładanie pióra wycieraczki
Wsunąć pióro wycieraczki do oporu i wyraźnego zatrzaśnięcia.
Sprawdzić, czy pióro wycieraczki jest prawidłowo zamocowane.
Ramię wycieraczki położyć na szybie.
Włączyć zapłon i wcisnąć dźwignię włącznika kierunkowskazów do położenia 4 strona 84, Wycieraczki i spryskiwacze.
Ramiona wycieraczek ustawią się w położeniu spoczynkowym.
