Rys. 158 Zakres widoczności kamery umożliwiający rozpoznawanie znaków
drogowych

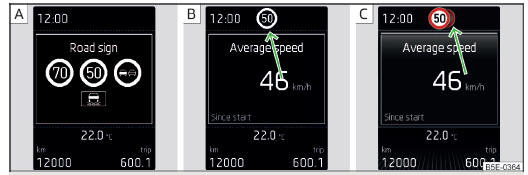

Rys. 159 Wyświetlacz tablicy rozdzielczej: przykłady wskazań systemu
Wskazania systemu rys. 159
Rozpoznane znaki drogowe wyświetlają się na wyświetlaczu tablicy rozdzielczej strona 48, Informacje o przejazdach (komputer pokładowy).
Dane
Znaki drogowe
System wskazuje rozpoznanie następujących znaków drogowych.
Ograniczenia prędkości.
Zakazy wyprzedzania.
Ponadto mogą być także wyświetlane dodatkowe znaki, np. w przypadku mokrej nawierzchni, lub znaki drogowe o ograniczonym okresie obowiązywania.
System wykorzystuje dane rejestrowane przez kamerę i wskazuje tylko znaki znajdujące się "w obszarze widoczności" kamery rys. 158.
Dane z kamery mogą zostać uzupełnione o informacje z urządzenia Infotainment Navigation. Z tego powodu znaki drogowe z ograniczeniami prędkości mogą być wskazywane również na odcinkach bez znaków drogowych.
W następujących sytuacjach system może nie być dostępny lub być dostępny w ograniczonym zakresie.
Przy złej widoczności, np. podczas mgły, ulewy, gęstych opadów śniegu.
Kamera jest oślepiana przez słońce.
Kamera jest oślepiana przez samochody jadące z przeciwnego kierunku.
"Obszar widzenia " kamery jest ograniczony przez przeszkodę.
Duża prędkość jazdy.
Znaki drogowe są częściowo lub całkowicie zasłonięte (np. przez drzewa, śnieg, zabrudzenia lub inne pojazdy).
Znaki drogowe odbiegają od normy (okrągły kształt z czerwonym brzegiem).
Znaki drogowe są uszkodzone lub wygięte.
Znaki drogowe są przymocowane do migających tablic świetlnych.
Tablice znaków drogowych zostały zmienione (dane nawigacji są przez to nieaktualne).
