Skoda Octavia A7: Elementy mocujące

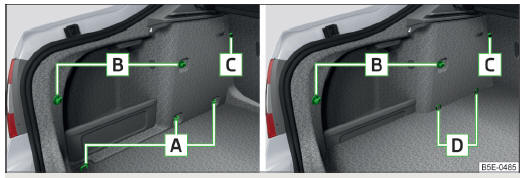

Rys. 96 Wariant 1 / wariant 2
Rys. 96 Wariant 1 / wariant 2

Rys. 97 Wariant 3.
Rys. 97 Wariant 3.

Przegląd elementów mocujących rys. 96 i rys. 97

  1. Ucha i elementy mocujące do bagażu oraz siatek do mocowania bagażu
  2. Elementy mocujące tylko do mocowania siatek bagażowych
  3. Ucha tylko do mocowania siatek bagażowych
  4. Ucha i elementy mocujące do bagażu oraz siatek do mocowania bagażu

Ucho C znajduje się za oparciem kanapy.

OSTROŻNIE

■ Maksymalne dopuszczalne obciążenie statyczne poszczególnych uch A wynosi 3,5 kN (350 kg).

■ Maksymalne dopuszczalne obciążenie statyczne poszczególnych uch D wynosi 1,5 kN (150 kg).

    Bagażnik

    W trosce o dobre właściwości jezdne samochodu należy przestrzegać następujących zasad: Ciężar rozłożyć możliwi ...

    Siatki do mocowania bagażu

    Rys. 98 Przykłady zastosowania siatek Rys. 99 Mocowanie torby wzdłużnej Przykłady zastosowania siatek rys. 98 torba poprzeczna siatka podł ...
