Skoda Octavia A7: Montaż zaczepu kulowego - krok 1.

Skoda Octavia A7 –> Jazda –> Zaczep holowniczy i przyczepa –> Zaczep holowniczy –> Montaż zaczepu kulowego - krok 1.

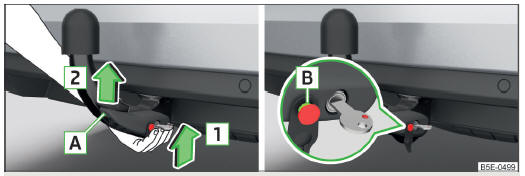

Rys. 164 Zakładanie zaczepu kulowego / trzpień zwalniający w pozycji wyjściowej
Rys. 164 Zakładanie zaczepu kulowego / trzpień zwalniający w pozycji wyjściowej

Zakładanie zaczepu kulowego - obowiązuje dla obu wariantów klucza

Ściągnąć kapturek ochronny gniazda w kierunku strzałki 4 rys. 160 na stronie 171 w dół.

Ustawić zaczep kulowy w pozycji gotowości strona 171.

Chwycić zaczep kulowy od dołu rys. 164 i włożyć w gniazdo w kierunku strzałki 1 , aż się słyszalnie zatrzaśnie

Dźwignia A obróci się samoczynnie w kierunku strzałki 2 do góry, a trzpień zwalniający B wysunie się (widoczne są czerwona i zielona część trzpienia) .

Jeżeli dźwignia A nie obróci się samodzielnie lub trzpień zwalniający B nie wysunie się, należy wyciągnąć w dół zaczep kulowy z gniazda przez obrócenie dźwigni A do oporu i oczyścić powierzchnie klinowania zaczepu kulowego oraz gniazda.

UWAGA

■ Podczas mocowania zaczepu kulowego trzymać ręce poza obszarem obracania dźwigni - grozi obrażeniami palców!

■ W żadnym razie nie próbować wyciągać dźwigni obsługowej do góry na siłę w celu obrócenia klucza. Mogłoby to spowodować nieprawidłowe zamocowanie zaczepu kulowego!

    Pozycja gotowości

    Rys. 163 Pozycja gotowości: 1. wariant klucza / 2. wariant klucza / ustawienia dźwigni i trzpienia zwalniającego w obu wariantach klucza Prawidłowo ustaw ...

    Montaż zaczepu kulowego - krok 2.

    Rys. 165 Ryglowanie zamka: 1. wariant klucza / 2. wariant klucza Rys. 166 Założyć zatyczkę na zamek Jako pierwsze wykonać następujące k ...
