Skoda Octavia A7: Opis obsługi

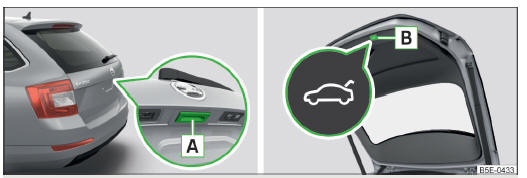

Rys. 40 Obsługa pokrywy
Rys. 40 Obsługa pokrywy

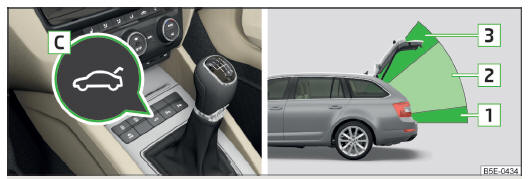

Rys. 41 Przycisk obsługi pokrywy / obszary obsługi
Rys. 41 Przycisk obsługi pokrywy / obszary obsługi

Elementy obsługowe

Przycisk z symbolem na
kluczyku (nacisnąć na ok. 1 s).

Przycisk na uchwycie A znajdujący się po zewnętrznej stronie pokrywy rys. 40.

Przycisk B znajdujący się po wewnętrznej stronie pokrywy rys. 40.

Przycisk C w konsoli środkowej rys. 41.

Obszary obsługi

Układ rozróżnia 3 obszary obsługi, w których zmienia się działanie poszczególnych elementów obsługowych rys. 41. Rozróżniane są również położenia krańcowe pokrywy - całkowite zamknięcie w zablokowanym zamku i całkowite otwarcie.

Obszar 3 rozciąga się proporcjonalnie w zależności od ustawienia najwyższego położenia pokrywy strona 65.

Jeżeli pokrywa jest ustawiona w najwyższym położeniu w obszarze 2 , obszar 3 nie działa. Obszar 2 rozciąga się proporcjonalnie w zależności od ustawienia najwyższego położenia pokrywy.

Objaśnienie symboli w opisie obsługi

Wykonywane działanie


Niewykonywane działanie


Ruch w kierunku przeciwnym do
poprzedniego ruchu

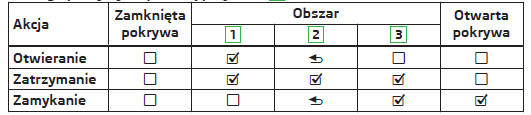

Obsługa pokrywy przy użyciu uchwytu A


Pokrywę bagażnika można obsługiwać przyciskiem na uchwycie A tylko po odryglowaniu pojazdu.

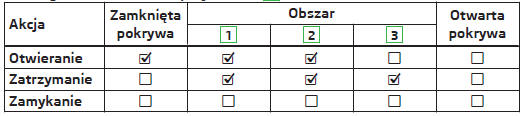

Obsługa pokrywy za pomocą przycisku B


Przyciskiem B można obsługiwać tylko otwartą pokrywę.

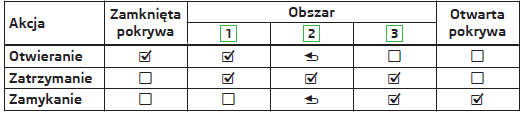

Obsługa pokrywy za pomocą przycisku z symbolem na kluczyku z pilotem
zdalnego sterowania oraz przyciskiem C


Przy włączonym zapłonie nie działa obsługa pokrywy za pomocą kluczyka z pilotem zdalnego sterowania.

Obsługa pokrywy przyciskiem C nie działa, jeżeli pojazd został zaryglowany z zewnątrz.

Obsługa klapy przyciskiem z symbolem na kluczyku z pilotem zdalnego
sterowania oraz przyciskiem C nie działa, jeżeli do samochodu jest podłączona przyczepa.
