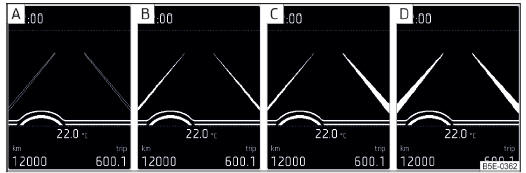

Rys. 156 Monochromatyczny wyświetlacz tablicy rozdzielczej: Przykłady wskazań
układu

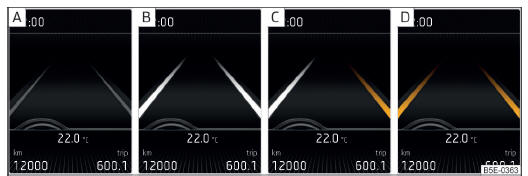

Rys. 157 Kolorowy wyświetlacz tablicy rozdzielczej: Przykłady wskazań układu
Wskazania systemu rys. 156 rys. 157
System może ingerować, jeżeli zostaną spełnione następujące podstawowe warunki.
Jeżeli przed przejechaniem linii odgraniczającej zostanie włączony kierunkowskaz dla kierunku jazdy (np. przy skręcaniu), w momencie zbliżania się do linii odgraniczającej nie nastąpi ingerencja w kierowanie. System rozpozna sytuację jako zamierzoną zmianę pasa ruchu.

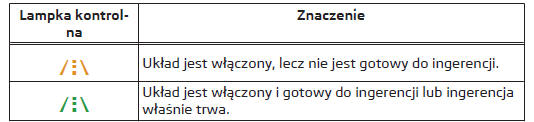

Lampki kontrolne na tablicy rozdzielczej
Adaptacyjne prowadzenie po torze
Dzięki ingerencji w układ kierowniczy adaptacyjne prowadzenie po torze pomaga w utrzymaniu wybranej przez kierowcę pozycji pomiędzy liniami odgraniczającymi.
Jeżeli system rozpoznaje tylko jedną linię odgraniczającą, pomaga w utrzymaniu wybranego odstępu od tej linii.
Jeżeli odstęp od rozpoznanej linii odgraniczającej nie zmieni się, układ dostosuje się w krótkim czasie i utrzyma nową pozycję.
UWAGA
Funkcja asystenta może być ograniczona przy adaptacyjnym prowadzeniu po torze np. podczas jazdy po koleinach, stromej drodze lub przy wietrze bocznym.
Włączanie / wyłączanie
Lane Assist i adaptacyjne prowadzenie po torze można włączyć lub wyłączyć w urządzeniu Infotainment Instrukcja obsługi urządzenia Infotainment, rozdział Ustawianie układów pojazdu (przycisk CAR) lub na wyświetlaczu MAXI DOT strona 51, Pozycja menu - Układy wspomagania.
Ustawienie pozostaje w pamięci także po wyłączeniu i włączeniu zapłonu.
