Skoda Octavia A7: Zasada działania

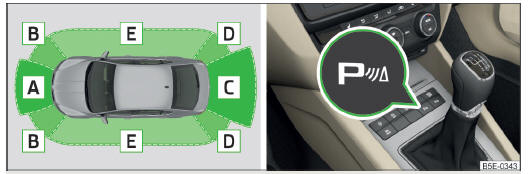

Rys. 135 Obszary skanowania i zasięgu czujników / przycisk systemowy (wariant 2, 3)

W zależności od wyposażenia istnieją następujące warianty systemu rys. 135.

Wariant 1: ostrzega przed przeszkodami w obszarach C , D .

Wariant 2: ostrzega przed przeszkodami w obszarach A , B , C , D .

Wariant 3: ostrzega przed przeszkodami w obszarach A , B , C , D , E .

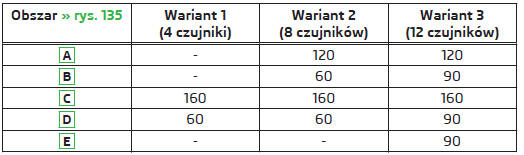

Przybliżony zasięg czujników (w cm)

Sygnały akustyczne i wyświetlacz

W miarę zmniejszania się odległości od przeszkody skraca się przerwa pomiędzy kolejnymi dźwiękami. Od odległości około 30 cm rozlega się dźwięk ciągły - zakres niebezpieczny. Od tej chwili nie należy kontynuować jazdy! Ustawienia systemu oraz opis wskaźnika na wyświetlaczu urządzenia Infotainment Instrukcja obsługi urządzenia Infotainment, rozdział Ustawianie układów pojazdu (przycisk CAR).

Jazda z przyczepą

W pojazdach z fabrycznie zamontowanym zaczepem holowniczym podczas jazdy z przyczepą aktywne są tylko obszary A i B rys. 135 układu i nie jest wyświetlany wskaźnik toru jazdy.

Informacja

• Jeżeli w przypadku pojazdów wyposarzonych w wariant 3 po włączeniu systemu nie wszystkie pola wokół pojazdu są wyświetlone, należy przestawić pojazd o kilka metrów do przodu lub do tyłu.
• Dźwięk ostrzegawczy rozpoznania przeszkody z przodu jest fabrycznie ustawiony jako wyższy niż dźwięk rozpoznawania przeszkody z tyłu.
